Cuplock Tellingud
Toote nimi:Cuplock Tellingud
Standardne:BS12811-2003
Pinnatöötlus:Värvitud või kuumtsingitud
Materjal:Q235 teras, Q355 teras
Mõõdud:Φ48,3 * 3,2 mm või kohandatud
Cuplock tarvikud: ülemine tass, alumine tass, topeltplaat, plaadiklamber, tihvti pistik, aluspistik
Kirjeldus:Cuplock tellingud on modulaarne terastellingute süsteem, mis on kuulus oma tassi{0}}ja-tera lukustusvuukide poolest, mida kasutatakse laialdaselt ehituses, sillatöödes ja betoonplaatide raketiste kinnitamisel.
Cuplock standard
Pearaamatud ja ahtrilauad
Cuplock diagonaal
Cuplock tarvikud
Cuplock standard
|
Kauba nr |
Pikkus |
Kaal |
|
|
YFCS 300 |
3 m / 9'10'' |
17,35 kg / 38,25 naela |
|
|
YFCS 250 |
2.5 m / 8'2'' |
14,57 kg / 32,12 naela |
|
|
YFCS 200 |
2 m / 6'6" |
11,82 kg / 26,07 naela |
|
|
YFCS 150 |
1.5 m / 4'11'' |
9,05 kg / 19,95 naela |
|
|
YFCS 100 |
1 m / 3'3'' |
6,3 kg / 13,91 naela |
|
|
YFCS 050 |
0.5 m / 1'8'' |
3,5 kg / 7,77 naela |
Cuplocki standard on tassi sõlmedega vertikaalne toru, mis moodustab Cuplocki süsteemi selgroo.
- Mis see on: vertikaalne terastoru, mille tassi sõlmed on keevitatud korrapäraste ajavahemike järel.

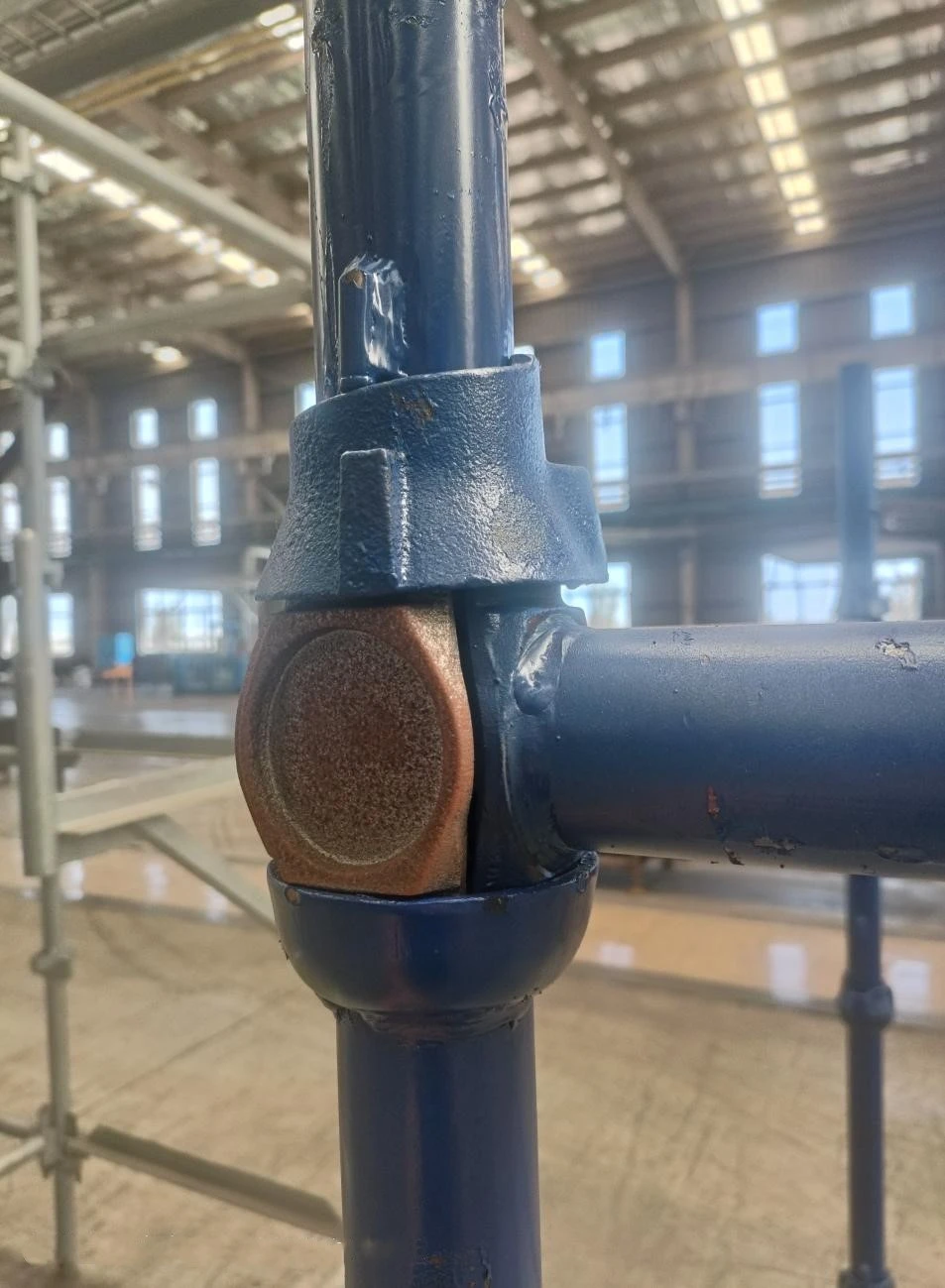

- Tassi sõlm: igal sõlmel on fikseeritud alumine tass ja libisev ülemine lukustustass.
- Ühendus: ääriste, ahtripeeglite või trakside teraotsad asuvad alumises tassis. Ülemine tass libiseb üle nende alla ja koputatakse haamriga, et liigend lukustada.
- Terad sõlme kohta: tavaliselt saab ühes sõlmes ühendada kuni 4 liiget 90-kraadiste intervallidega.
- Tasside vahe: tavaliselt 500 mm.
- Toru läbimõõt: tavaliselt 48,3 mm OD.
- Materjal: Q235 / Q355 (S235 / S355) teras.
- Seina paksus: tavaliselt 3,2 mm; raskeveokite-versioonid võivad olla 4,0 mm.
- Ühised pikkused: 0,5 m, 1,0 m, 1,5 m, 2,0 m, 2,5 m, 3,0 m, 4,0 m; tehakse ka kohandatud pikkuseid.
- Otsad: sageli varustatud tihvti/liigenditihvtiga, et ühendada standardsed otsad{0}}otsa-. Alus asub alusplaadil või reguleeritaval aluse tungraual.
- Pealmine kinnitus: raketise või tugitoe jaoks võib saada U-pea/hargipea.
- Kandevõime: sõltub pikkusest, seina paksusest, kinnitustest, sidemetest ja jalgade koormusest.
Cuplock pearaamat
|
Kauba nr |
Pikkus |
Kaal |
|
|
YFCL 250 |
2.5 m / 8'2'' |
9,35 kg / 20,61 naela |
|
|
YFCL 180 |
1.8 m / 6' |
6,85 kg / 15,1 naela |
|
|
YFCL 150 |
1.5 m / 4'11'' |
5,75 kg / 9,46 naela |
|
|
YFCL 120 |
1.2 m / 4' |
4,29 kg / 13,91 naela |
|
|
YFCL 090 |
0.9 m / 3' |
3,55 kg / 7,83 naela |
|
|
YFCL 060 |
0.6 m / 2' |
2,47 kg / 5,45 naela |

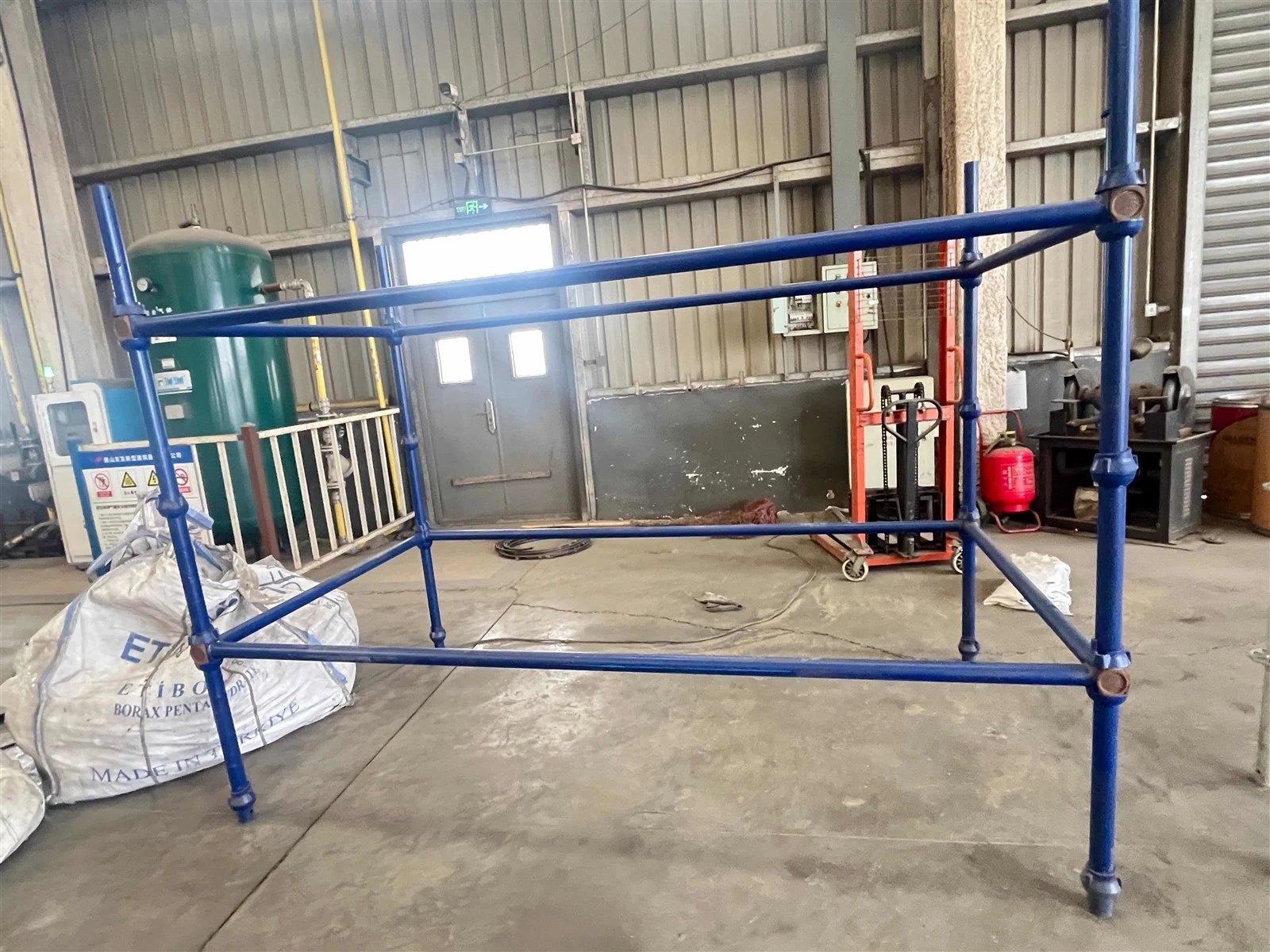

Kuppeltelling on kuppeltellingute peamine horisontaalne osa. See ühendab kaks kõrvuti asetsevat standardit, et moodustada peamise raami laht, mis kulgeb paralleelselt hoone fassaadiga.
- Terade otsad: mõlemad otsad on tasandatud/sepistatud teradeks, mis sobivad standardsel tassidesse.
- Ühendus: tera otsad asuvad fikseeritud põhjatopsis; ülemine lukustustass libiseb üle nende alla ja seda koputatakse haamriga, et liigend lukustada.
- Sõlme maht: tavaliselt saab ühes tassisõlmes ühendada kuni 4 liiget, tavaliselt 90-kraadiste intervallidega.
- Toru suurus: tavaliselt 48,3 mm OD ja 3,2 mm seinapaksusega; raskemad-veoga versioonid võivad olla paksemad.
- Tasside vahekaugus: standardsed sõlmed on tavaliselt 500 mm intervalliga, seega määratakse ahtripeegli tasemed tassi asendi järgi.
- Tüüpilised pikkused: 0,6 m, 0,9 m, 1,2 m, 1,5 m, 1,8 m, 2,4 m, 3,0 m – sobitatud tellingute laiusega.
| Cuplock vahepeegliga | Tera otsad:Mõlemad otsad on lamestatud/sepistatud teradeks, mis sobivad standarditel topsi sõlmedesse. Lukustamine:Terad asuvad fikseeritud põhjatassis; libistatav ülemine tass koputatakse haamriga alla, et liigend lukustada. Orientatsioon:Rihmad jooksevad 90 kraadi nurga all pearaamatute suhtes. Pearaamatud kulgevad pikisuunas; põikisuunad jooksevad risti. Toru suurus:Tavaliselt 48,3 mm OD ja 3,2 mm seinapaksusega |
||
|
Kauba nr |
Pikkus |
Kaal |
|
|
YFCIT 250 |
2.5 m / 8'2'' |
11,82 kg / 26,07 naela |
|
|
YFCIT 180 |
1.8 m / 6' |
8,29 kg / 18,28 naela |
|
|
YFCIT 150 |
1.3 m / 4'3'' |
6,48 kg / 14,29 naela |
|
|
YFCIT 120 |
1.2 m / 4' |
5,98 kg / 13,18 naela |
|
|
YFCIT 090 |
0.795 m / 2'7'' |
4,67 kg / 10,3 naela |
|
|
YFCIT 060 |
0.565 m / 1'10'' |
3,83 kg / 8,44 naela |
|
Pearaamat vs ahtripeegli
| liige | Suund | Peamine funktsioon |
| Pearaamat | Jookseb piki karkassi | Ühendab standardsahtli-sahtliga-; toetab ahtripeegli |
| Transom | Jookseb risti üle tellingute laiuse | Toetab platvormplaate; seob sisemisi/välimisi standardeid |
Nad näevad välja sarnased ja mõlemal on teraotsad, kuid neid kasutatakse erinevates asendites ja tavaliselt tehakse erineva pikkusega.
Cuplocki diagonaalklamber
|
Kauba nr |
Mõõtmed |
Kaal |
|
|
YFCD 1518 |
1.5 *1.8 m |
8,25 kg / 18,19 naela |
|
|
YFCD 1525 |
1.5*2.5 m |
9,99 kg / 22,02 naela |
|
|
YFCD 2018 |
2*1.8 m |
9,31 kg / 20,52 naela |
|
|
YFCD 2025 |
2*2.5 m |
10,86 kg / 23,94 naela |
Cuplocki diagonaaltugi (nimetatakse ka risttugedeks) on kaldus terasest element, mille mõlemas otsas on sepistatud labad, mida kasutatakse kuppeltellingute ja tugitornide külgstabiilsuse tagamiseks.
Ühendus:
Sageli varustatud labade otstega, mis lukustuvad vertikaalsete standardite kohaselt tassi sõlmedesse.
Mõnes konfiguratsioonis kasutatakse pöördühendusi, et kinnitada traks standarditele või rippudele vajaliku nurga all.
Orientatsioon:Paigaldatakse diagonaalselt üle lahe, tavaliselt umbes 45–60 kraadi horisontaalse suhtes.
Toru suurus:Tavaliselt 48,3 mm OD ja 3,2 mm seinapaksusega.
Pikkused:Valmistatud vastavalt lahtri suurusele ja kõrgusele. Näiteks 1,5 m laiune × 2,0 m kõrgune laht vajab umbes 2,5 m pikkust tuge.

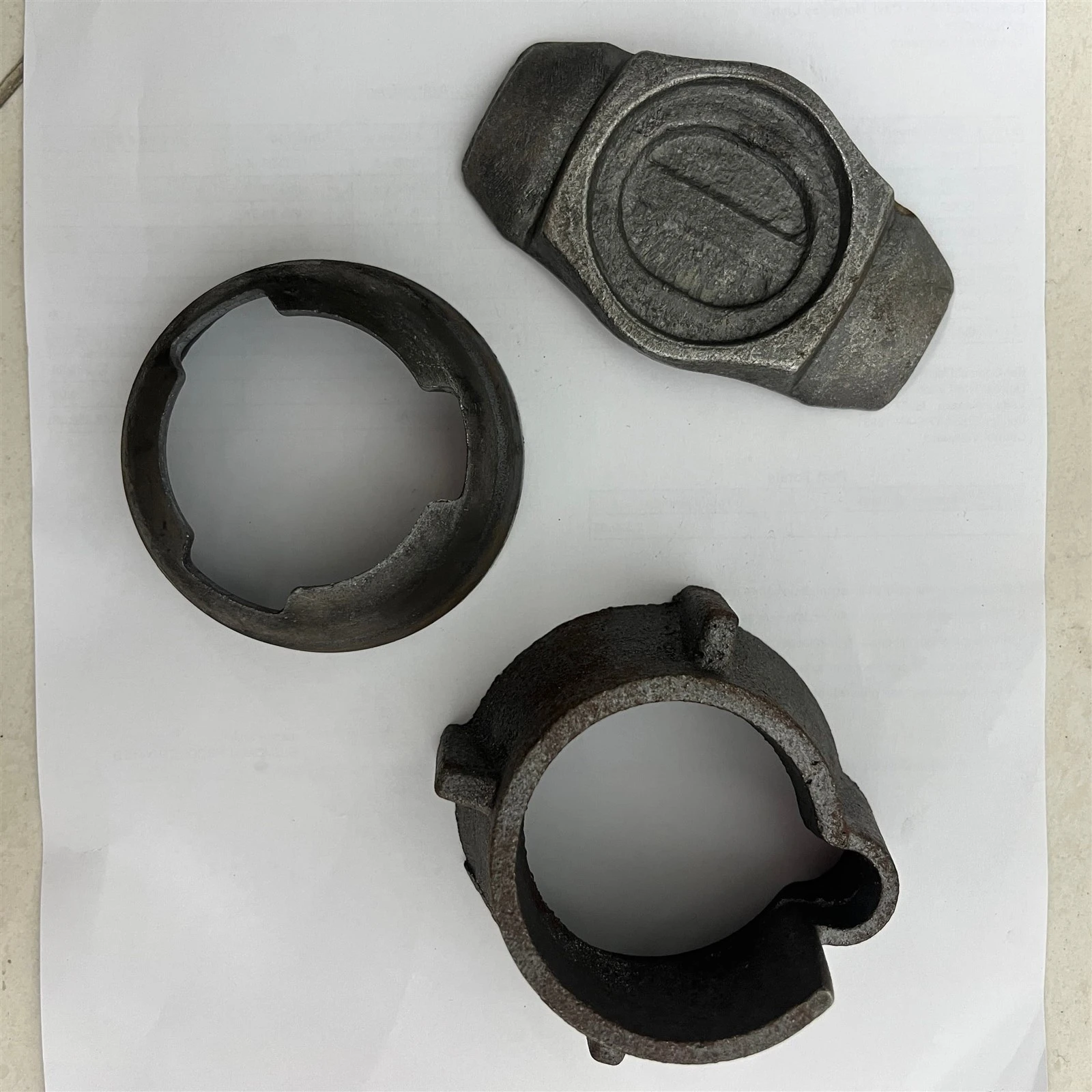

Cuplock tarvikud
Ülemine tass
Materjal: kõrgtugev malm
Kaal: 0,43-0,45 kg
Saab libiseda üles-alla ja vabalt pöörata standardsetel.
Sellel on stopptihvt, mis takistab selle libisemist standardi ülaosast.
Pärast terade sisestamist alumisse tassi lööge ülemine tass alla. Kitsenev sisepind kiilub tihedalt kõikide labade külge ja lukustab need.
Alumine tass
Materjal: Q235 teras pressitud süsinik
Kaal: 0,2 kg
Keevitatud kindlalt vertikaalse standardtoru külge, ei saa libiseda ega pöörata.
Sellel on neli istmepesa, et vastu võtta kuni nelja elemendi lõiketerasid (reision, ahtripeegli, diagonaaltugi).
Hoiab terasid paigal enne ülemise tassiga lukustamist.
Pearaamatu tera
Materjal: #35Drop Forged
Kaal: 0,2-0,25 kg
Sepistatud ülitugev{0}}teras, mitte tasapinnalisest plaadist lõigatud.
Keevitatud pearaamatu toru otsa.
Sisestatud alumise tassi piludesse; lukustub kohale, kui ülemine tass surutakse alla.
Kahekordne pearaamat
Laua kronstein
Toru pistik
