C-kanal ja ruudukujulised torud on mõlemad laialdaselt kasutatavad teraskonstruktsiooniprofiilid, kuid need käituvad koormuse all erinevalt.
- Ruudukujulised torud (suletud HSS) on palju paremad kokkusurumiseks, kaheteljeliseks painutamiseks, väändmiseks (keerdumiseks)
- C-kanal (avatud sektsioon) on efektiivne ainult üheteljelise tugevateljelise painutamise korral
| Funktsioon | K-Kanal | Ruudukujuline toru |
| Kuju | Ava 3-poolne profiil | Suletud 4-poolne profiil |
| Väände (väändumise) takistus | Madal (keskse koormuse korral kipub{0}}väänduma) | Kõrge (suletud kast ei väänata) |
| Painutustugevus | Tugev piki vertikaalset põhitelge | Võrdne jõud igas suunas |
| Ühendus ja kokkupanek | Lihtne puurida, poltida ja sisekülgedele juurde pääseda | Lihtne sälkuda, sobitada ja{0}}loputada neljal küljel |
| Korrosioonikindlus | Avatud sisemus takistab niiskuse kogunemist | Vajalikud tihendatud otsad, et vältida sisemuse roostetamist |

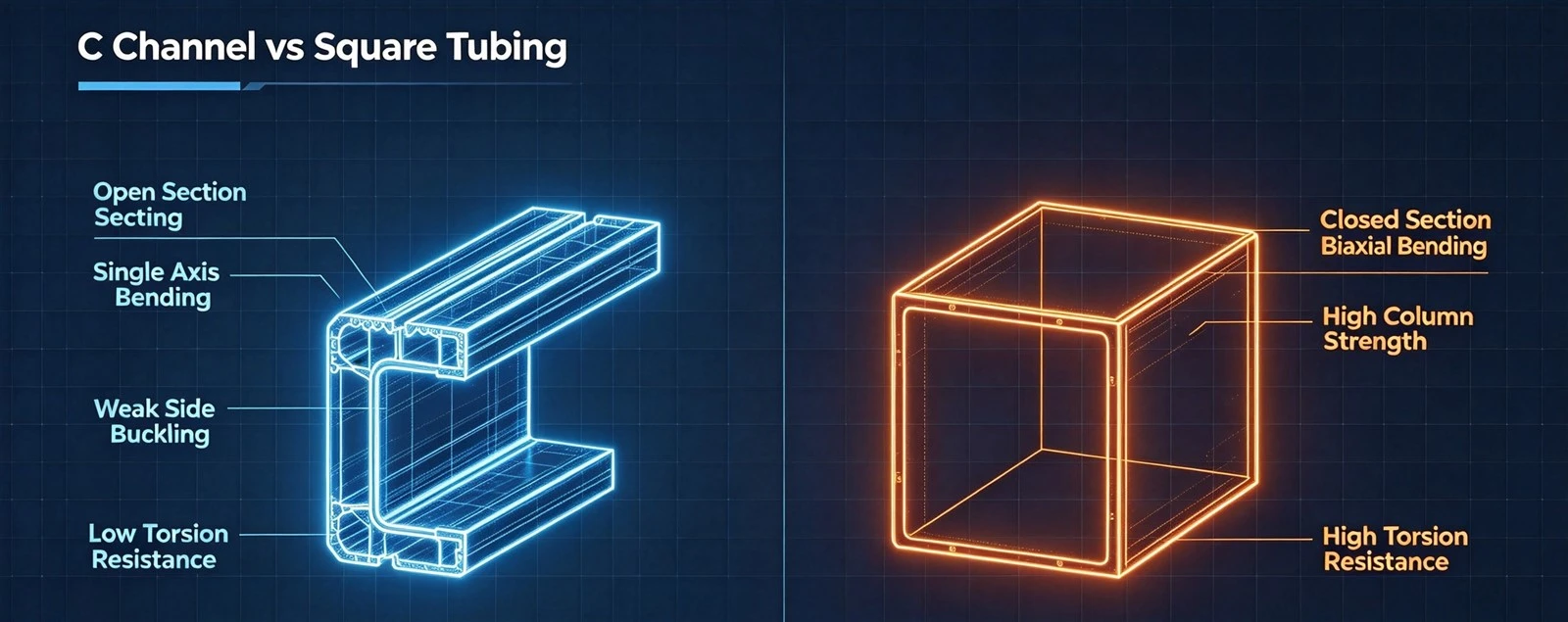

Peamised erinevused
- Suletud vs. avatud geomeetria
Ruudukujuline toru(Suletud profiil): kuna kõik neli seina on kokku keevitatud, voolavad energia ja jõud kuju ümber pidevalt. See muudab selle jäigaks, väga vastupidavaks keerdumisele ja võrdselt stabiilseks igas suunas.
K-Kanal(Avatud profiil): kuna üks külg on avatud, on sellel "tugev telg" ja "nõrk telg". Kui C-kanalile rakendatakse külg-koormust või väänamisjõudu, kipub see väänduma ja kõverduma palju kergemini kui suletud karbitoru.
- Praktiline valmistamine ja utiliit
C-Kanalit on lihtsam poltidega kinnitada ja sellele juurde pääseda: saate hõlpsalt puurida läbi ühe seina ja kinnitada lahtisele küljele mutrid, poldid või kronsteinid.
Ruuttorusid on lihtsam keevitada ja raamida: tasased ja ühtlased küljed muudavad 3D-konstruktsioonide, sõidukite raamide ja varustusaluste paigaldamise, sälkumise ja keevitamise lihtsaks.
Millal millist kasutada?
Kui teete tala (ulatab kahe toe vahel, kandes vertikaalset koormust – nt autovarjualune katus): C-kanal on kulutõhusam – sama kaalu korral on see kõrgem, seega peab see paremini painduma.
Kui teete samba (vertikaalne tugi), konsoolvarre või midagi, mis näeb väänlemist või külgkoormust (nt haagiste raamid, kraana nooled): ruudukujulised torud on kindlasti tugevamad – see ei väänd ega paindu külili.
Kui te pole kindel laadimissuunas: valige alati nelinurkne toru – see on ohutum universaalne.
Korduma kippuvad küsimused
K: Kas kandiline toru saab asendada C-kanali?
V: Mõnes struktuurirakenduses jah. Kuid ruudukujulised torud võivad olla raskemad või kallimad rakendustes, kus avatud C-sektsioon tagab piisava paindevõime. Asendamine peaks põhinema pigem tehnilistel arvutustel kui nimisuurusel.
K: Mis on terasraami jaoks parem?
V: Jäiga raami jaoks on nelinurkne toru sageli parem valik, kuna see tagab hea paindetugevuse mõlemas suunas ja suure väändekindluse. C-kanalit eelistatakse sageli avatud raamide, talade, võre ja konstruktsioonide jaoks, kus mugavad ühendused on olulised.
K: kumba on lihtsam keevitada, kas C-kanaliga või ruudukujulisi torusid?
V: Mõlemat on suhteliselt lihtne keevitada, kui kasutatakse ühilduvaid pehmeid{0}}teraseliike. C-kanal võimaldab hõlpsamat juurdepääsu selle pindadele, mis võib mõningaid ühendusi lihtsustada. Nelinurksed torud võivad nurkade ja suletud sektsioonide keevitamisel nõuda rohkem tähelepanu.
K: Mis on parem välitingimustes kasutamiseks?
V: Mõlemat saab kasutada õues, kui need on korralikult korrosiooni eest kaitstud. Kuumtsingitud nelikanttorud või C-kanal pakuvad paremat pikaajalist-korrosioonikaitset kui paljas pehme teras. Olenevalt keskkonnast võib kasutada ka värvimist või muid kaitsekatteid.
